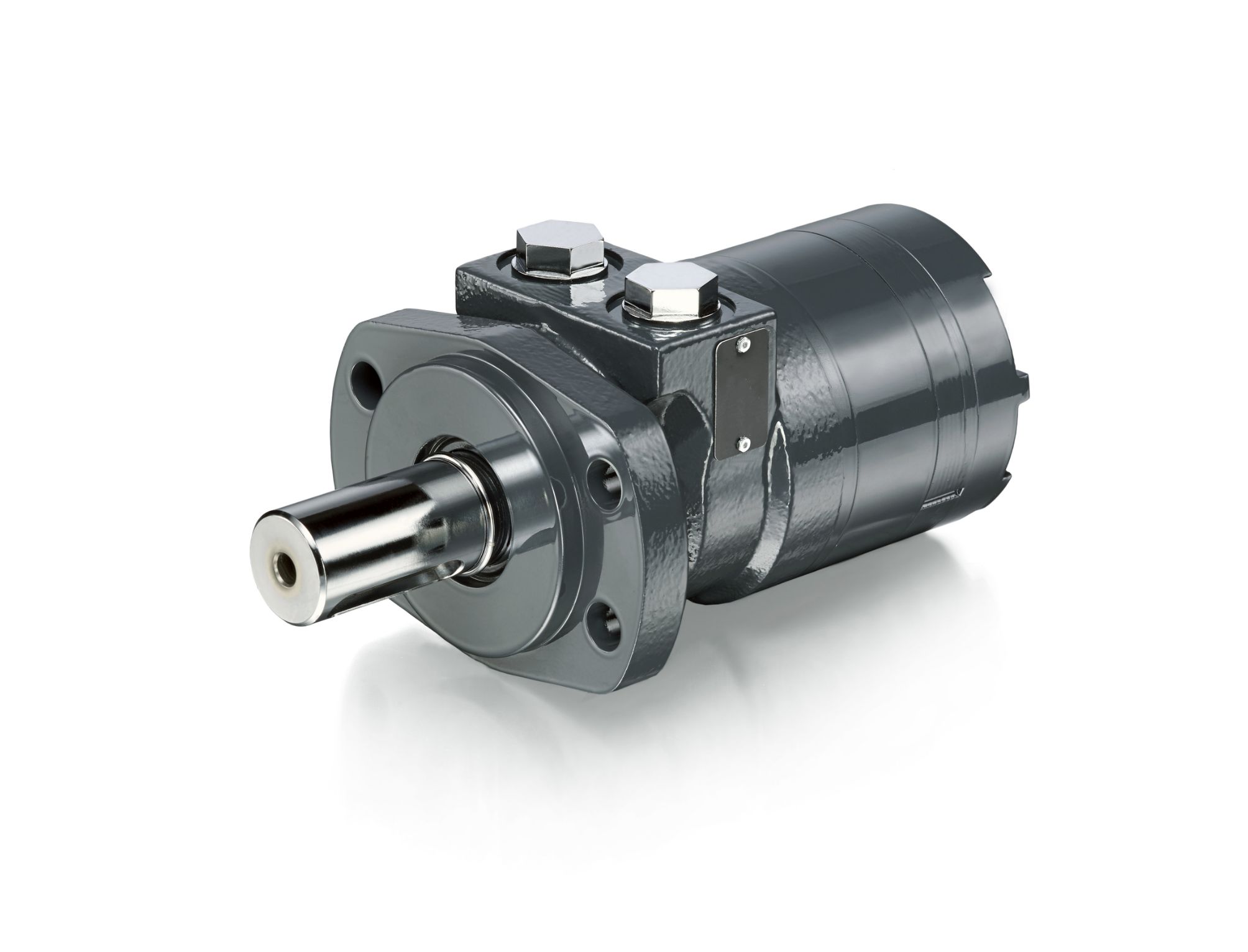

轻载马达 – WG系列

鹰普流体科技在WG系列产品中延续了擅长针对需求提供马达的传统。WG马达为存在径向负载的轻载应用提供了一个非常可靠的平台。WG系列产品采用了我们独特的设计，可减少摩擦并延长马达寿命。马达每转排量为41 - 404 cm³【2.5 - 24.4 in³】，法兰、轴和油口均具有多选项供选择，以满足多种应用。当您需要以合理的价格提高性能和延长马达寿命时，WG系列产品是完美的选择。

特性/优点

  • 滚针轴承位于最佳位置，允许负载尽可能靠近轴承中心线。
  • 高压Buna®轴封具有优异的密封寿命和性能，无需壳体泄油。
  • 重载联动轴采用全流量润滑，使用寿命长。
  • 转定子使用滚子接触而非滑动接触，提高了马达的效率和寿命。
  • 橡胶增能钢表面密封在高压或高温下不会发生挤压或熔化。
  • 可选装传感器。

附件：

数据表
WG系列
CAD 文件(.stp)
WG 275&276 WG 277&278 WG 280&281

技术参数

  • 公制单位表
  • 美制单位表
*注意下表是公制单位表*
产品代码 排量【cm³/rev】 最大转速【RPM】 最大流量【l/min】 最大扭矩【Nm】 最高压力【bar】
额定 间歇 额定 间歇 额定 间歇 额定 间歇 峰值
WG 040 41 830 1020 34 42 71 100 138 190 207
WG 045 44 770 940 34 42 78 108 138 190 207
WG 060 60 760 950 45 57 107 150 138 190 207
WG 070 70 650 810 45 57 127 176 138 190 207
WG 090 88 520 650 45 57 162 224 138 190 207
WG 100 100 450 570 45 57 185 257 138 190 207
WG 130 129 350 440 45 57 241 334 138 190 207
WG 160 161 280 350 45 57 304 421 138 190 207
WG 200 200 220 280 45 57 379 525 138 190 207
WG 230 231 240 330 57 76 380 529 121 165 200
WG 320 322 175 235 57 76 458 600 103 134 169
WG 400 404 140 185 57 76 548 758 100 135 170
► 性能数据是典型的，不同马达之间性能略有差异。在间歇值条件下工作不要超过工作周期的10%（一分钟允许六秒）。
一般要求
温度范围 -30°C – 83°C 最佳粘度 20 – 43 cSt 过滤 最小 ISO 17-14
*注意下表是美制单位表*
产品代码 排量【in³/rev】 最大速度【RPM】 最大流量【g/min】 最大扭矩【lb-in】 最大压力【psi】
恒定 内部 恒定 内部 恒定 内部 恒定 内部 peak
WG 040 2.5 830 1020 9 11 630 870 2000 2750 3000
WG 045 2.7 770 940 9 11 685 955 2000 2750 3000
WG 060 3.6 760 950 12 15 950 1320 2000 2750 3000
WG 070 4.3 650 810 12 15 1120 1560 2000 2750 3000
WG 090 5.4 520 650 12 15 1430 1985 2000 2750 3000
WG 100 6.1 450 570 12 15 1640 2275 2000 2750 3000
WG 130 7.9 350 440 12 15 2135 2960 2000 2750 3000
WG 160 9.8 280 350 12 15 2690 3730 2000 2750 3000
WG 200 12.2 220 280 12 15 3350 4650 2000 2750 3000
WG 230 14.1 240 330 15 20 3380 4680 1750 2400 2900
WG 320 19.7 175 235 15 20 4050 5300 1500 1950 2450
WG 400 24.4 140 185 15 20 4850 6710 1450 1960 2460
► 性能数据是典型的，不同马达之间性能略有差异。在间歇值条件下工作不要超过工作周期的10%（一分钟允许六秒）。
一般要求
温度范围 -22°F – 181°F 最佳粘度 100 – 200 S.U.S. 过滤 最小 ISO 17-14

典型应用

  • 传送带
  • 定位器
  • 轻载轮边驱动器
  • 扫路车
  • 谷物收割机
  • 撒布机
  • 进料辊
  • 螺杆驱动器
  • 扫刷器
  • 其他

行业

农林机械
商用车辆
物料搬运
散料输送
