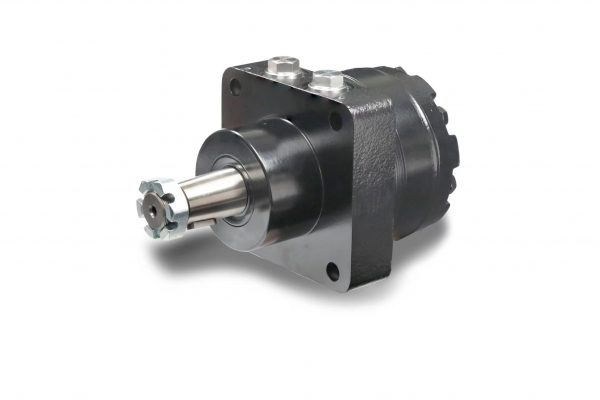

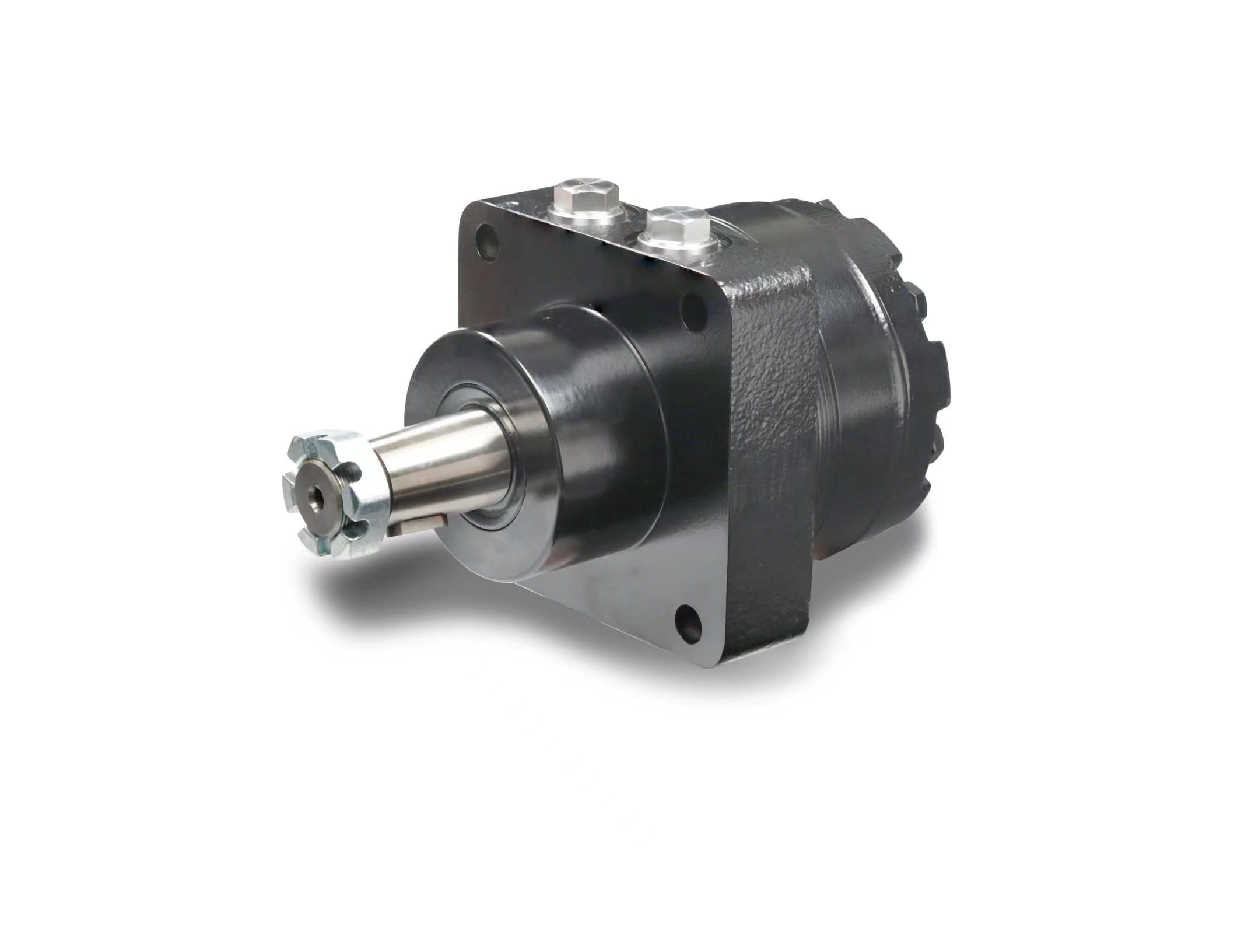

中载马达- CE系列

尺寸紧凑、重量轻和低速性能好，使CE系列马达成为目前最适合作轮边驱动的马达。为了缩短马达的总长度和减轻马达重量，我们移除了壳体上所有不必要的材料，并将配流盘置于转子上。压力补偿平衡盘设计使得马达在启动时可以维持高容积效率，在正常工作时保持高机械效率。所有这些特性的结合使得CE系列马达比其它竞品设计轻10-25%、更加紧凑，非常适合用在对重量和尺寸有严格要求的应用场合。

特性/优点

  • 滚针轴承位于最佳位置，允许负载尽可能靠近轴承中心线。
  • 三种轴承选项使得马达的承载能力与应用相匹配。
  • 配流盘-转子设计降低了成本，有效分配油液，并缩短了马达的总长度。
  • 压力补偿平衡盘提高了高压小流量情况下的容积效率。

附件：

数据表
CE系列

技术参数

  • 公制单位表
  • 美制单位表
*注意下表是公制单位表*
产品代码 排量【cm³/rev】 最大转速【RPM】 最大流量【l/min】 最大扭矩【Nm】 最高压力【bar】
额定 间歇 额定 间歇 额定 间歇 额定 间歇 峰值
CE 120 121 360 490 45 61 322 356 207 224 241
CE 160 162 370 470 61 76 424 501 207 224 241
CE 200 204 300 370 61 76 525 593 207 224 241
CE 230 232 260 320 61 76 559 646 207 224 241
CE 260 261 260 350 68 91 706 760 207 224 241
CE 300 300 250 320 76 95 802 862 207 224 241
CE 350 348 220 270 76 95 904 1017 207 224 241
CE 375 375 200 250 76 95 972 1040 207 224 241
CE 470 465 160 200 76 95 1040 1153 172 189 207
CE 540 536 140 170 76 95 1003 1209 138 172 207
CE 750 748 100 130 76 95 1082 1237 103 121 138
► 性能数据是典型的，不同马达之间性能略有差异。在间歇值条件下工作不要超过工作周期的10%（一分钟允许六秒）。
一般要求
温度范围 -30°C – 85°C 最佳粘度20 – 43 cSt 过滤最小 ISO 17-14
*注意下表是美制单位表*
产品代码 排量【in³/rev】 最大速度【RPM】 最大流量【g/min】 最大扭矩【lb-in】 最大压力【psi】
恒定 内部 恒定 内部 恒定 内部 恒定 内部 peak
CE 120 7.4 360 490 12 16 2850 3150 3000 3250 3500
CE 160 9.9 370 470 16 20 3750 4430 3000 3250 3500
CE 200 12.4 300 370 16 20 4650 5250 3000 3250 3500
CE 230 14.2 260 320 16 20 4950 5720 3000 3250 3500
CE 260 15.9 260 350 18 24 6250 6730 3000 3250 3500
CE 300 18.3 250 320 20 25 7100 7630 3000 3250 3500
CE 350 21.2 220 270 20 25 8000 9000 3000 3250 3500
CE 375 22.8 200 250 20 25 8600 9200 3000 3250 3500
CE 470 28.3 160 200 20 25 9200 10200 2500 2750 3000
CE 540 32.7 140 170 20 25 8875 10700 2000 2500 3000
CE 750 45.6 100 130 20 25 9575 10950 1500 1750 2000
► 性能数据是典型的，不同马达之间性能略有差异。在间歇值条件下工作不要超过工作周期的10%（一分钟允许六秒）。
一般要求
温度范围 -22°F – 185°F 最佳粘度100 – 200 S.U.S. 过滤最小 ISO 17-14

典型应用

  • 中载轮边驱动器
  • 抓木机
  • 进料辊
  • 扫刷驱动
  • 更多

行业

农林机械
商用车辆
物料搬运
散料输送
